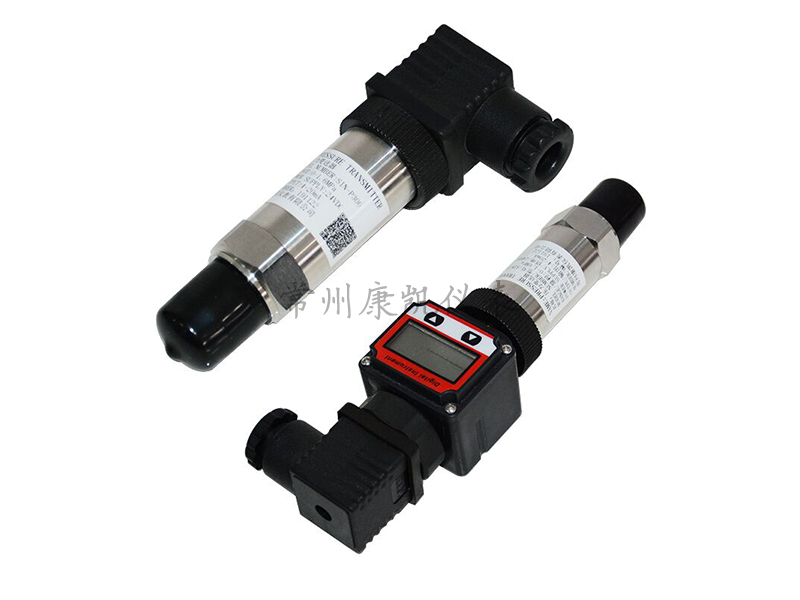

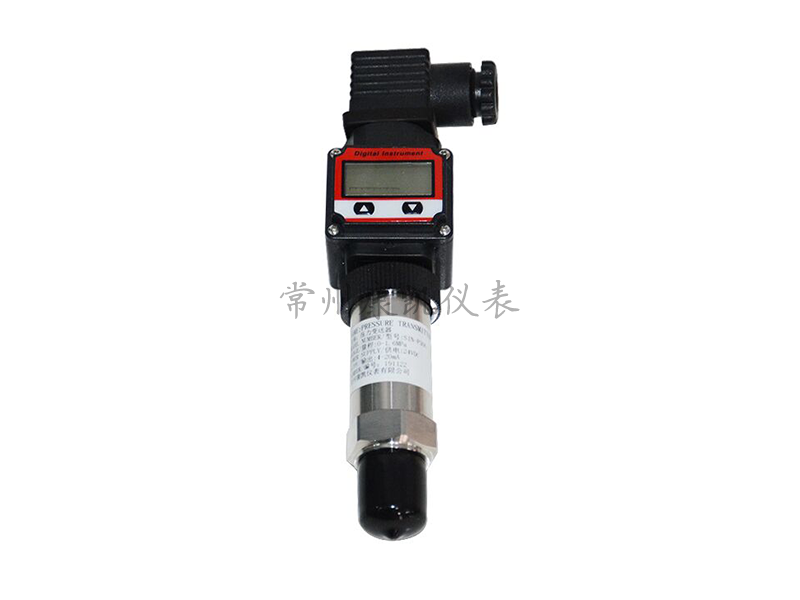

扩散硅压力变送器小巧型
本产品广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位,实现对流体压力的测量,并适用于各种] [场合仝天候环境及各种腐蚀性流休。
一、产品用途
本产品广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位,实现对流体压力的测量,并适用于各种] [场合仝天候环境及各种腐蚀性流休。
二、产品特点
1、准确度高,稳定性好。除进口原装传感器巳用激光修正外,还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿,因此在使用温度范围内非线性小,温度稳定性好] 2、可靠的机械保护IP65和防爆保护iaⅡCT5,可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀性介质。
4、4~20mADC标准电流信号输出,二线制工作,带负我抗下扰能力强。
5、体积小、重量轻,安装、调试、维护、使用方便
三、技术指标
被测介质:与316不锈钢兼容的液体、气体、蒸汽
测量范围:-95KPa~60MPa
输出:4~20mADC二线制
精度:0.25%F.S0.5%.S
电源电压:12-24VDC
机械保护:IP65
防爆等级:iaⅡCT5
关联设备:EXZ231B型 栅
使用温度:-10~+80℃
存贮温度:-40~+125
过载限额:额定量程的1.5~3倍
相对湿度:小于95%
负载电阻:个大丁7509
安装位置:无影响
苓点温度系数:小于0.02%/C
满程温度系数;小于0.02%/C
四、物理性能
隔离膜片:316不锈钢
接触介质连接件:不锈钢
O型环:丁晴橡胶
外壳:铝合金
外壳喷涂:环氧树脂
过程迕接方式:1/2NPT外螺纹
M20×1.5外螺纹
电气连接:电缆孔为φ8
重量:约1kg
五、工作原理
过程压力通过压力传感器将压力信号转换成电信号,经差分放大器、输出放大器放大后,再经Ⅴ/A转换器的转换,转换为与输入压力成线性对应关系的4~20mA标准电流输出信号。
六、零点和量程的调整变送器的零点和量程,开盖后连续可调。(Z)是零点电位器,(S)是满量程电位器。
