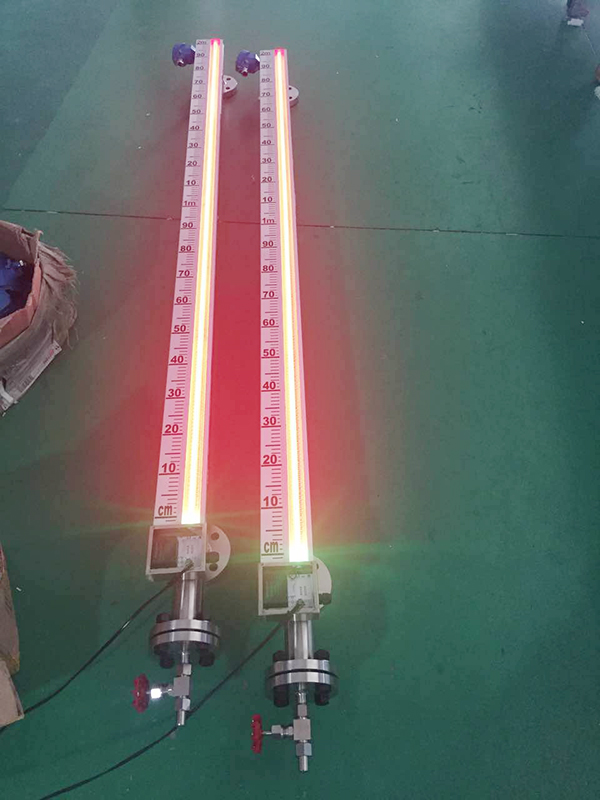

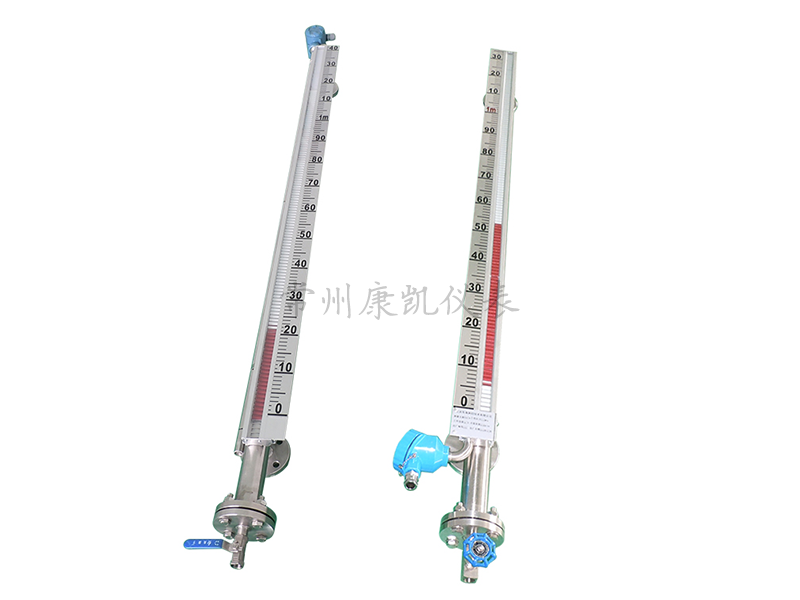

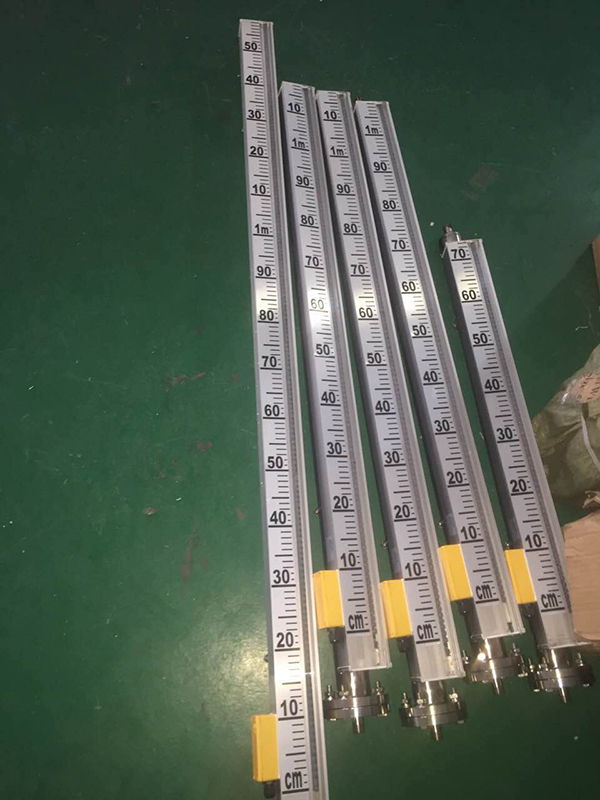

磁敏双色液位计

磁敏电子双色液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有可靠性和耐腐蚀性能。

原理:

磁性浮子液位计(也可称为磁翻板液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时 翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实 际高度,从而实现液位清晰的指示。

二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm.


技术参数:

测量范围:300~12500mm

准确度:指示±10mm

测量原理:浮力原理、磁耦合传感技术


测量介质:各种液体及腐蚀、易燃易爆液体介质

输出形式:现场显示、报警、变送器输出

工作压力:≤6.3Mpa

介质温度:≤450℃

介质密度:≥0.45g/cm3

介质粘度:≤0.15pa•s

防爆等级:Exd Ⅱ BT6.ExiacT6

防护等级:IP66

材质:各种牌号不锈钢、PVC等

连接方式:法兰DN20、DN25(松套)

安装方式:侧装
